Веб-сервис предназначен для оценки рисков, порождаемых техногенными объектами.
Веб-сервис поддерживает два режима работы:
Прогнозирование последствий аварий на территории вблизи источника опасности;
Прогнозирование последствий аварий на площадке техногенного объекта (АЗС).
В данный момент из техногенных объектов доступны только автозаправочные станции (АЗС).
Важное техническое замечание!
Работа с техногенными объектами в рамках данного сервиса не поддерживает
браузер Intetnet Explorer.
Сервис может работать в двух режимах: полнофункциональном и демонстрационном.
Для использования всех функций сервиса необходимо авторизоваться на нём.
В полнофункциональном режиме введённые пользователем данные по источникам опасности
сохраняются и доступны для долговременного многократного использования.
Если пользователь не авторизовался на сервисе, сервис переключается в демонстрационный режим.
В этом режиме данные, введённые пользователем, не сохраняются.
При демонстрационных расчётах введённые пользователем исходные данные подменяются
демонстрационными тестовыми данными. Тем не менее, пользователь может увидеть,
какого рода данные требуются для ввода и какого рода результаты будут получены
при решении задачи.
Этот раздел служит для ввода данных о географическом положении источника опасности.
Это можно сделать одним из следующих двух способов:
1. Выбор точки из списка
На страницу выводится список ранее заданных Вами точек, соответствующих положению
источников опасности. Выбрав одну из них, далее можно перейти к оценке риска.
Если в списке нет нужной Вам точки, создайте её.
2. Создание новой точки указанием на карте
Указать новую точку на карте можно одним из следующих двух приёмов: Приём 1.
Введите название населённого пункта в строку поиска наверху карты (например, Ижевск)
и нажмите кнопку "Поиск". При этом на карте, там, где расположен этот населённый пункт,
отобразится красный маркер с чёрной точкой посередине и строка с координатами этого объекта.
Щёлкните левой кнопкой мыши по чёрной точке в центре маркера. При этом координаты объекта
должны появиться в специальной веб-форме в нижней части страницы (под картой). Эта веб-форма
предназначена для описания объекта. Введите в неё удобное для Вас название точки (например, "АЗС №7") и,
если это Вам нужно для памятки, краткий комментарий (не более 255 символов).
После этого нажмите кнопку "Сохранить" и перейдите к задачам оценки риска. Приём 2.
Выберите удобный Вам масштаб карты (колёсиком мыши или кнопками "+" и "-" в правом нижнем углу карты).
Найдите на карте нужную Вам точку и накройте её указателем мыши (он имеет форму ладошки).
Щелчок по левой кнопке мыши ставит на карту в этом месте красный маркер с чёрной точкой посередине
и строку с географическими координатами этой точки.
После установки маркера проделайте те же действия, что и после установки маркера в приёме 1.
Замечание:
На карте можно поставить много маркеров, но в веб-форму будет введена только одна точка:
та, по центру маркера которой Вы щёлкнули левой кнопкой мыши.
В этом разделе Вы можете выбрать расчётную задачу из списка и решить её, введя исходные данные.
Введённые данные сохраняются в архиве, и у Вас есть возможность вернуться к решению конкретной задачи позднее,
спустя какое-то время.
Сервис оценки риска на АЗС автоматизирует прогнозирование последствий аварий на типовом техногенном объекте –
автомобильной заправочной станции (АЗС) с жидким моторным топливом.
Важное техническое замечание!
При работе с техногенными оъектами не поддерживается браузер Internet Explorer.

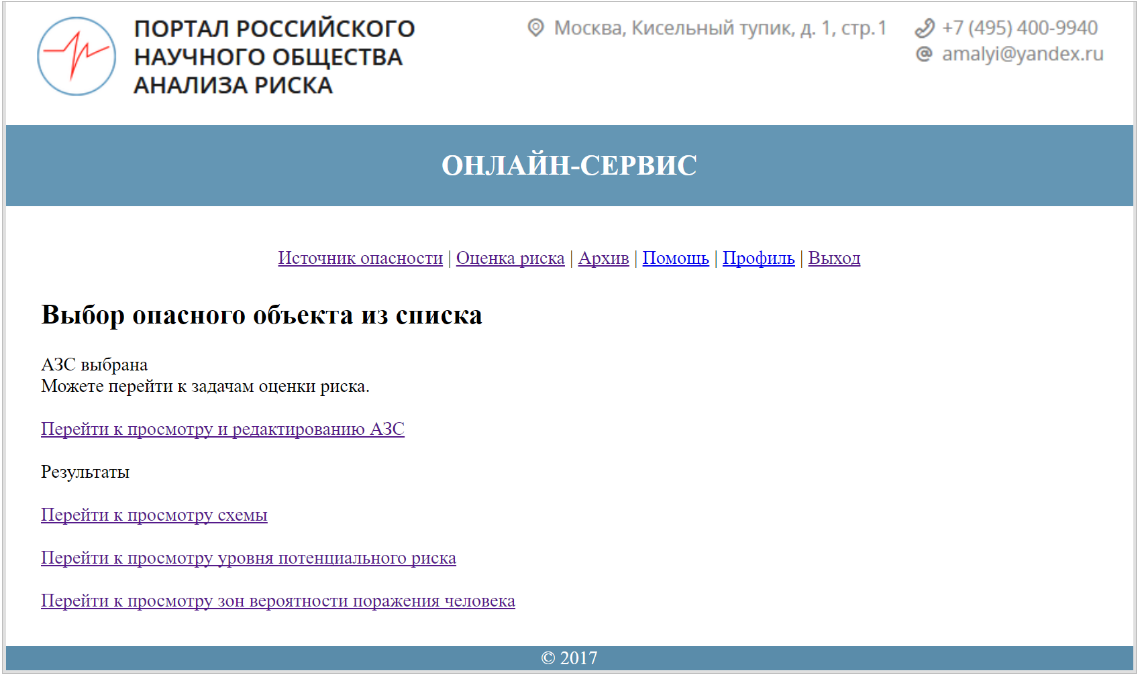

Сервис предоставляет следующие результаты своей работы:

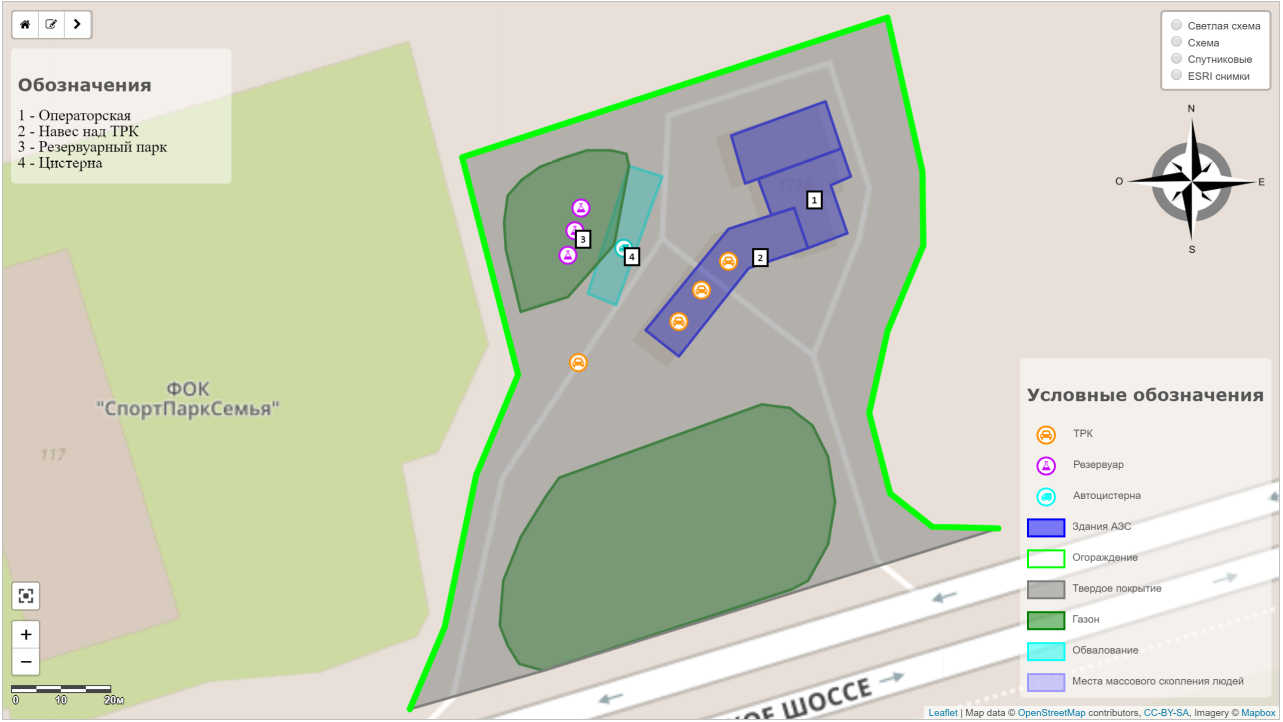

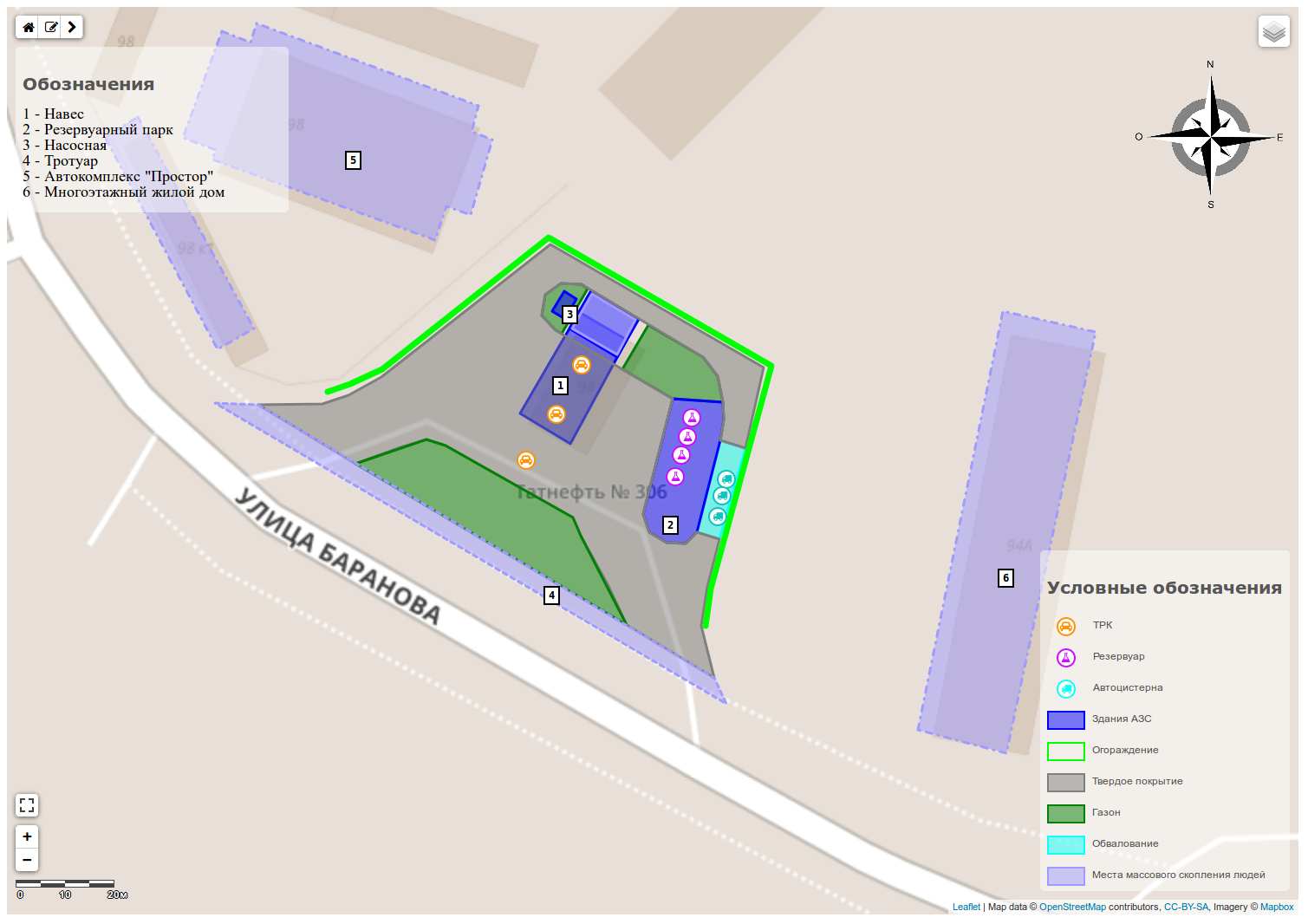

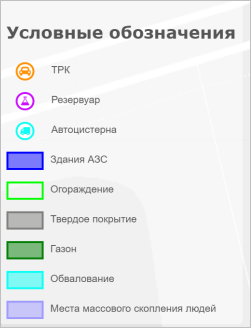

Схема объекта, на которой указаны данные, определенные Пользователем, масштаб карты, направление Север - Юг,
условные обозначения;

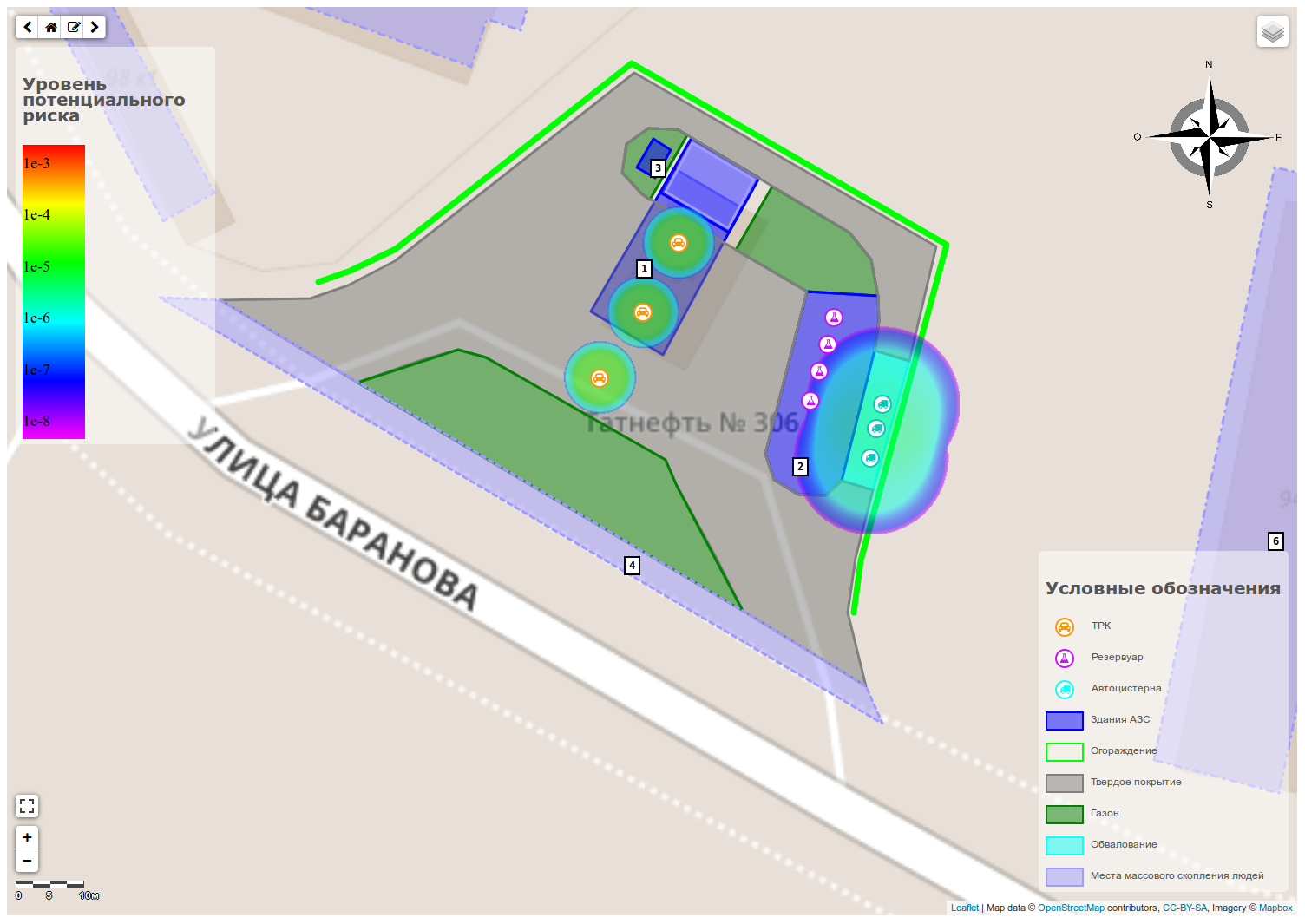

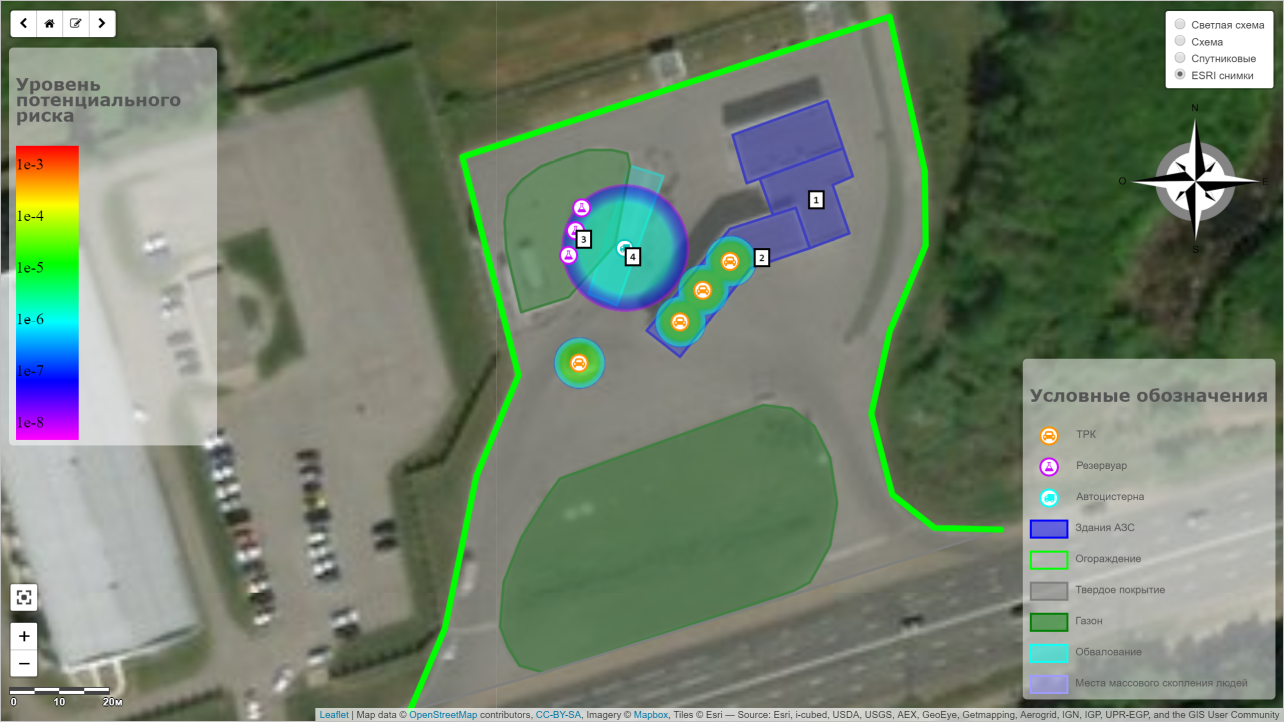

Ситуационный план, с нанесенными на него зонами потенциального риска;

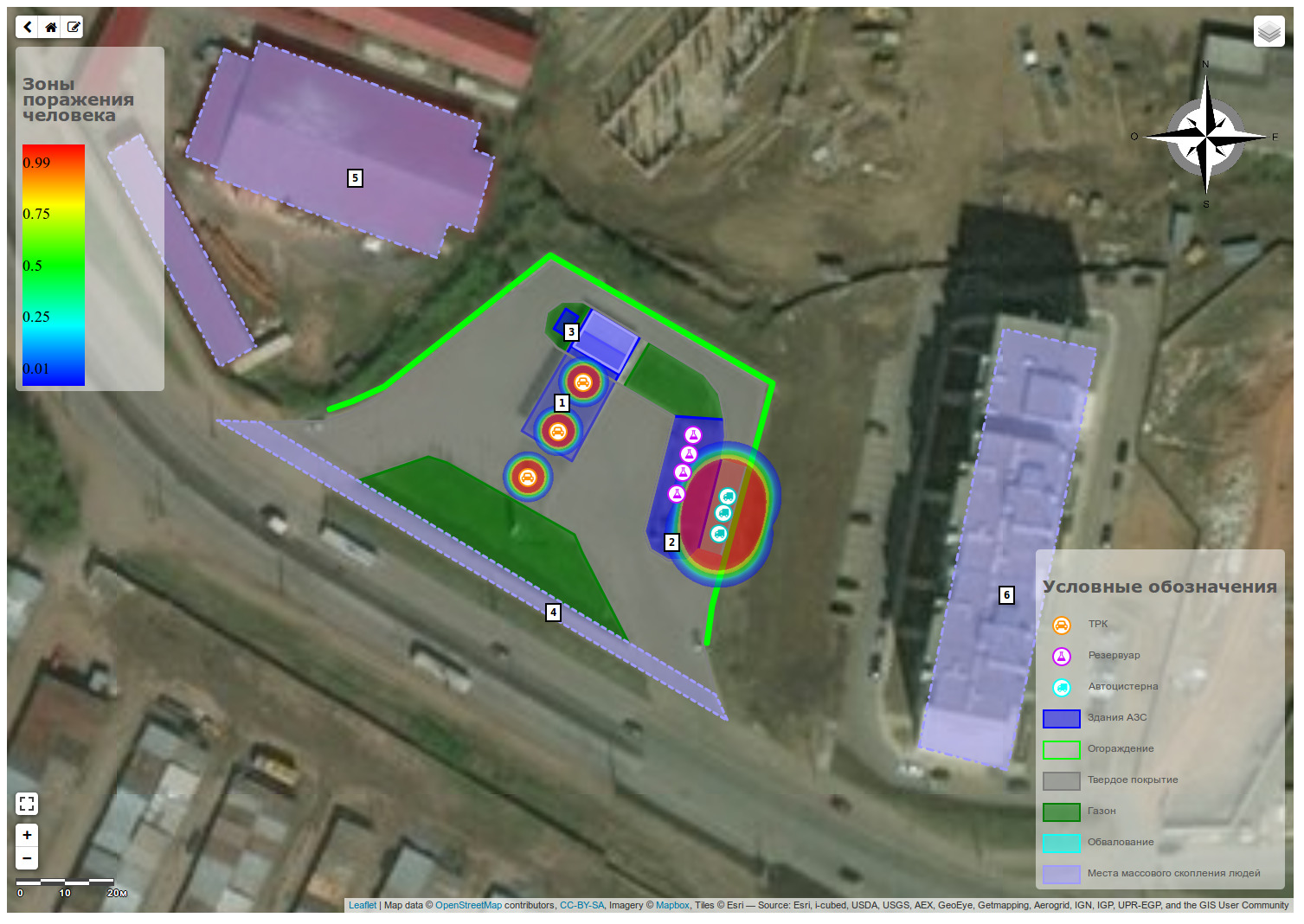

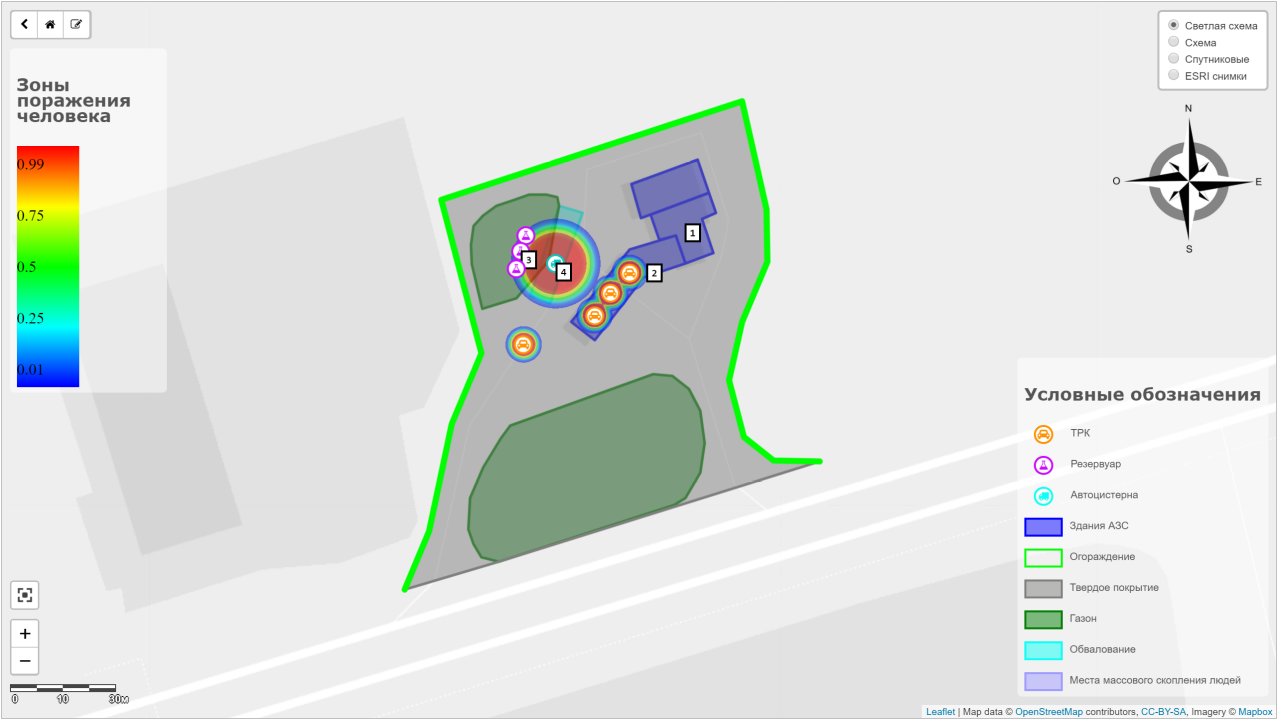

Ситуационный план, с нанесенными на него зонами последствий аварий (зоны ущерба для человека).
Для проведения всех необходимых расчетов и для представления результатов расчетов
вам необходимо на странице редактора нанести на цифровую
карту местности ряд объектов (элементов), составляющих АЗС, вместе с параметрами этих объектов.

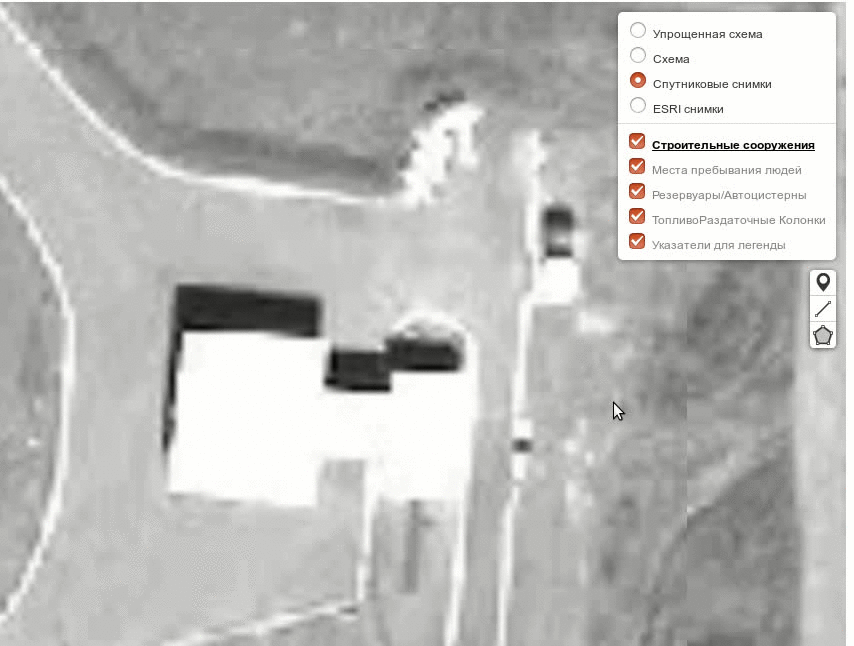

Такой процесс, при котором Пользователь обводит контуры видимых объектов на спутниковом снимке или схеме,
называется «оцифровкой карт». Например, для каждой Топливно-Раздаточной Колонки (ТРК) на АЗС
необходимо указать точку на карте, где эта колонка находится.
Или, другой пример - здание Операторской необходимо обвести по контуру.
Также для каждого оцифрованного элемента следует ввести дополнительные параметры (атрибуты),
например, для ТРК следует указать виды отпускаемого топлива.
Взаимное расположение элементов на карте имеет прямое отношение к правильности проводимых сервисом расчетов.
Вы можете проводить оцифровку на странице редактора, наполняя АЗС различными элементами,
создавая их непосредственно на карте (обводя контуры на спутниковой карте).
Все вводимые элементы, составляющие техногенный объект типа АЗС,
необходимо расположить в пяти тематических слоях:
Строительные сооружения
Места пребывания людей
Резервуары и Автоцистерны
Топливо-Раздаточные Колонки (ТРК)
Поясняющие указатели (для Легенды)
Элементы имеют геометрию (геометрия 3 различных типов: точки, линии или полигоны),
а также дополнительные информационные поля (атрибуты).
Каждый из перечисленных тематических слоёв имеет свой набор доступных геометрических типов
и список атрибутов.
Элементы внутри одного тематического слоя также могут отличаться своим внутренним типом. Например,
среди Строительных Сооружений могут быть такие элементы как Операторская, Навес,
Газон и т.д.
Элементы имеют различное оформление (цвет, стиль, символы)
в зависимости от принадлежности к тому или иному слою, или внутреннему типу внутри одного слоя.
Начало работы
Создание техногенного объекта, наполнение его составляющими элементами и последующее редактирование
производится на странице редактора техногенных объектов.
Далее будет описан процесс создания нового техногенного объекта типа АЗС (далее просто АЗС).
Перейдите на страницу редактора: Источник Опасности ---> Создание нового техногенного объекта.

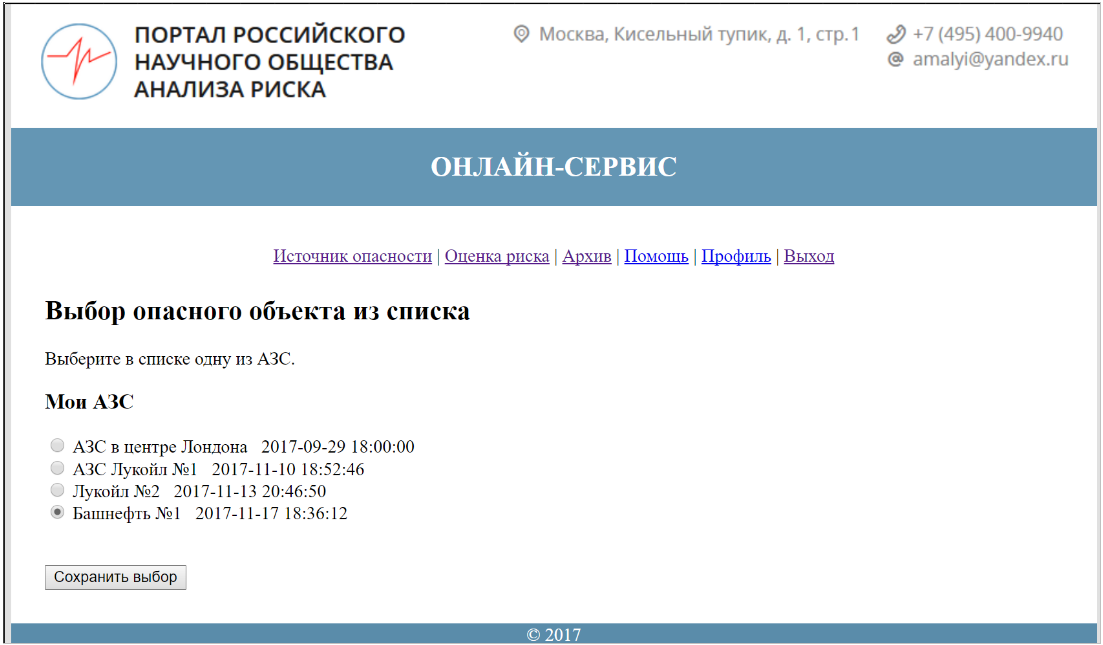

Если вы хотите отредактировать уже созданную вами АЗС,
тогда перейдите в редактор через пункты меню: Источник Опасности ---> Выбор техногенного объекта из списка ранее созданных.
Выбор географического положения для АЗС
Если вы начинаете создавать и наполнять информацией новую АЗС, тогда воспользуйтесь
строкой Географического Поиска для позиционирования карты по введенному адресу.
В дальнейшем, когда местоположение уже будет окончательно выбрано,
строка Географического Поиска появляться на странице редактора не будет.

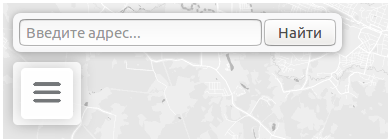

Географический поиск на карте
Выбор подходящей базовой карты
При переходе на страницу редактора в качестве базовой карты включается карта-схема с нанесенными улицами,
их названиями и очертаниями зданий.
Вы можете выбрать подходящую базовую карту из списка доступных в верхней части меню слоев (в правом верхнем
углу).

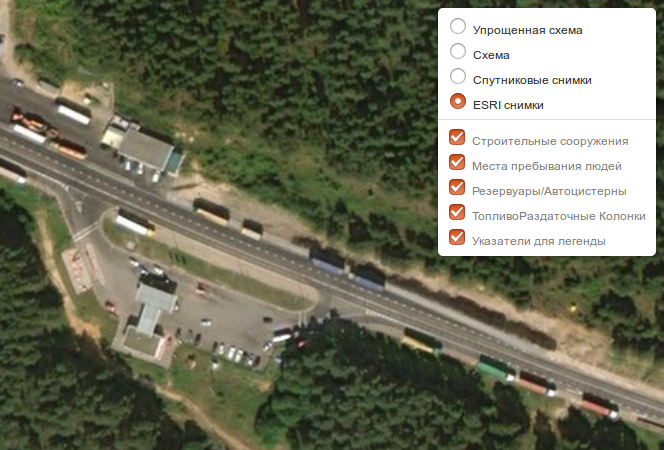

Окно выбора базовой карты и Управления слоями
Спутниковые снимки — снимки, предоставленные широко известным сервисом OpenStreetMap.
На них также, как и на схемах (схемы также предоставлены OpenStreetMap) нанесены названия улиц.
К сожалению, некоторые регионы России недостаточно хорошо детализированы на этих снимках.
ESRI снимки — снимки, предоставленные известной одноименной компанией,
разрабатывающей программное обеспечение в области ГИС.
Эти снимки более детализированы, но не имеют нанесенных названий улиц.
Использование сервисов "Панорамы Улиц"
Спутниковые снимки, как правило, не дают исчерпывающего представления о выбранной вами АЗС.
Хорошей практикой может служить использование таких сервисов как
Панорамы от компании Яндекс
или Просмотр Улиц от компании Google.
Перейдите на страницы соответствующих ресурсов -
Карты Яндекс
или Карты Google,
найдите интересующую вас АЗС и перейдите в режим Панорам Улиц.
Подавляющее большинство АЗС находятся на крупных дорогах и автомагистралях,
и, таким образом, попадают на снимки указанных ресурсов.
Загрузка собственного изображения на карту
Можете пропустить этот раздел, если у вас нет собственного плана-схемы или чертежа интересующей вас АЗС.
Если детализация спутникового снимка недостаточна для выбранного географического места,
вы можете подгрузить собственное изображение, указав интернет-адрес его расположения,
например: "http://site.com/mypicture.jpg".
Для этого нажмите на главное меню и введите адрес в поле "URL-адрес изображения".

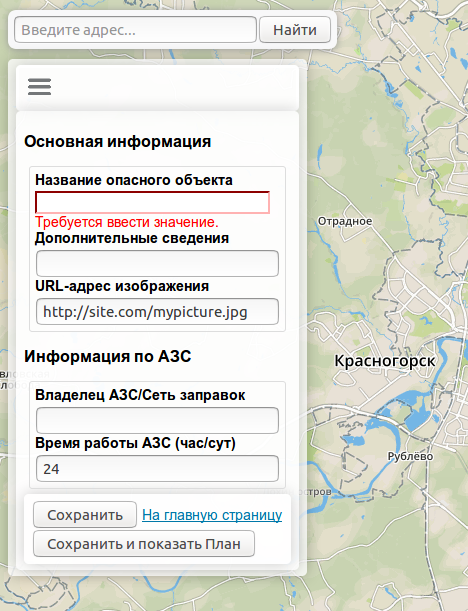

Окно Главного Меню
Если адрес изображения введен верно, то оно появится на карте после нажатия кнопки "Сохранить".
Появившееся изображение подложки необходимо будет подогнать по месту, перетаскивая за соответствующие угловые маркеры.
Если адрес введен неверно, то вы увидите лишь угловые маркеры.

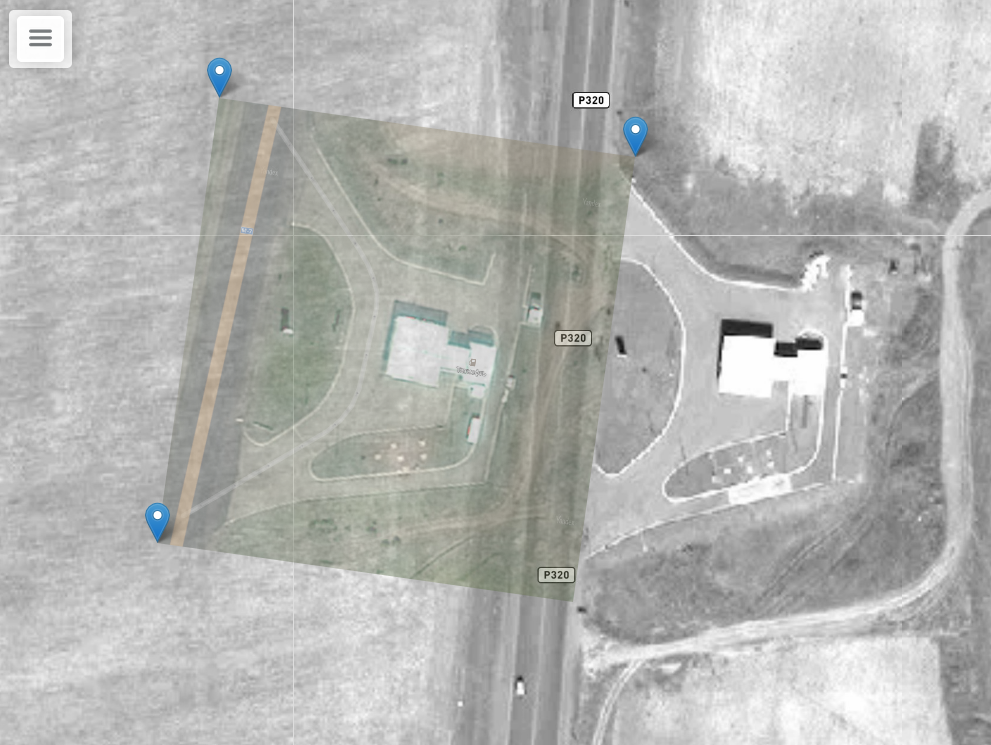

Изображение подложки и Управляющие маркеры
Сохранение информации
Введенную информацию об АЗС в любой момент можно сохранить в базе, чтобы продолжить работу в другой раз.
Для этого нажмите кнопку "Сохранить" в главном меню. Единственное поле, которое необходимо заполнить перед
сохранением - "Название опасного объекта". После успешного сохранения в базе
карта откроется в географическом местоположении, на который указывал центр открытой карты в момент сохранения,
но с максимальным увеличением.
Если вы не хотите сохранять сделанные изменения, тогда вернитесь На главную страницу по ссылке в
меню.
Важно! Если вы не вошли в систему под учетной записью, тогда вы не сможете сохранить
созданные на карте элементы и, соответственно, не сможете перейти к ситуационным планам.

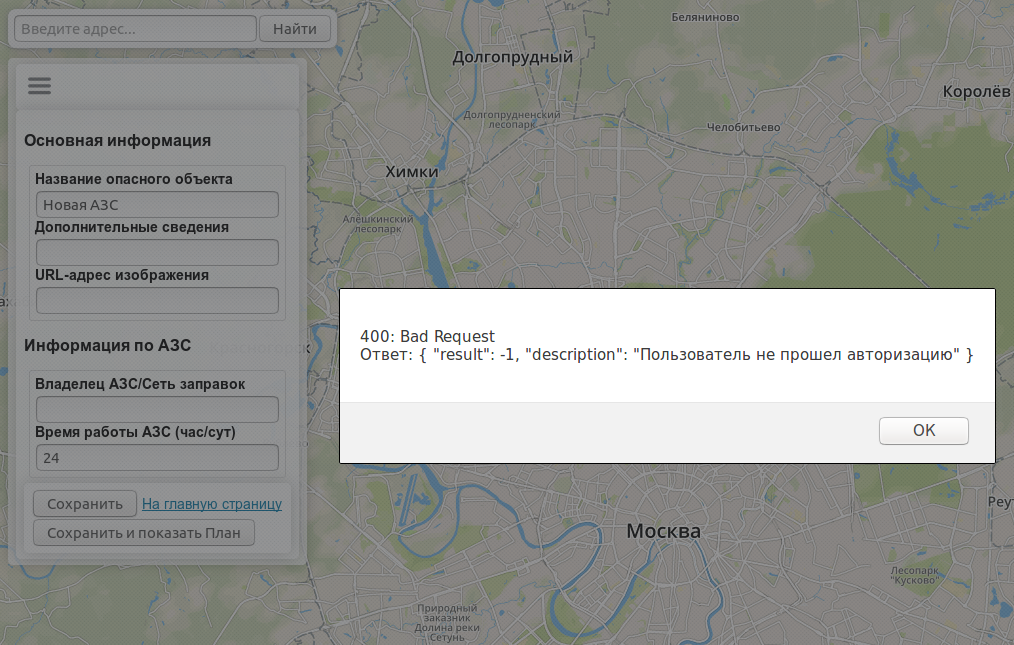

Попытка сохранения неавторизованным пользователем
Добавление элементов АЗС на карту
Чтобы добавить новый элемент на карту, выберите тематический слой, в который войдет новый элемент, например,
Строительные сооружения, нажав на соответствующую строку в меню выбора слоя.
Важно! Рядом с названиями слоев находятся флажки,
включающие/выключающие видимость на карте элементов в данном слое (см. ниже).
Для выбора активного слоя необходимо щелкнуть на названии слоя, но НЕ на флажке!

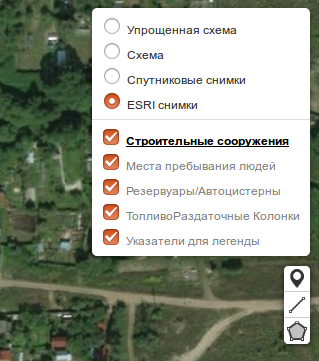

Выбор тематического слоя и Инструменты для добавления элементов
После выбора одного из тематических слоев снизу от меню выбора слоя появятся инструменты
для ввода новых элементов. Геометрия элементов может быть точечная, линейная (полилинейная)
или в виде многоугольников (полигонов). Разный тип геометрий нужен для ввода разнородных элементов,
составляющих техногенный объект. Например, Операторская на АЗС вводится в виде полигона,
а ограждения — в виде полилиний.
Инструменты для добавления элементов
Для разных тематических слоев набор инструментов будет различаться.
Например, для слоя Строительные Сооружения можно ввести элементы всех трех геометрических типов,
в то время как для слоя Топливо-Раздаточные Колонки можно добавлять только точечные элементы.
После нажатия на один из доступных инструментов вы сможете добавить соответствующий ему элемент на карту.
Добавление точечного элемента (или вершин/узлов линейного и полигонального элементов) производится щелчками мыши
в нужных местах карты.

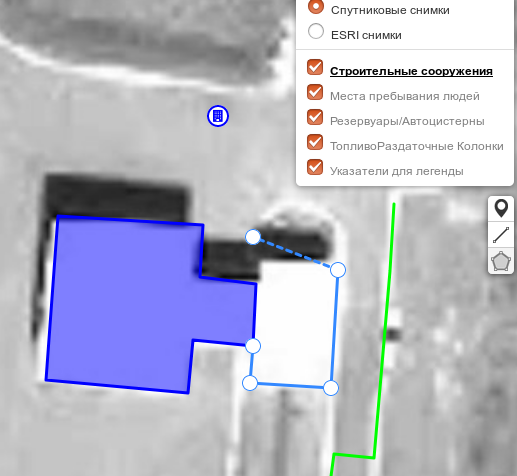

Добавление новых элементов
Важно! Чтобы завершить ввод линейного элемента - еще раз щелкните на последний введенный узел.
А чтобы завершить ввод полигона - щелкните на первый введенный узел.
Важно! При вводе узлы элементов имеют свойство "прилипать" к узлам и линиям уже существующих
элементов. Это позволяет быстрее и точнее создавать новые элементы.
Добавление элементов
Важно! Если вы еще не закончили ввод элемента, и хотите отменить ввод, тогда щелкните на выбранном инструменте еще раз.
Удаление уже введенных элементов будет описано ниже.
Скрытие тематических слоев и пользовательской подложки
Вы можете временно убрать видимость определенных слоев, просто отщелкнув соответствующие галочки рядом с названием слоя.
Если вы используете собственное изображение в качестве подолжки на карте, то в списке тематических слоев вы также увидите
две дополнительных строки - "Подложка" и "Управление подложкой". Вы можете показать или скрыть вашу подложку и
угловые маркеры, управляющие ее положением на карте, просто отщелкнув соответствующие галочки.

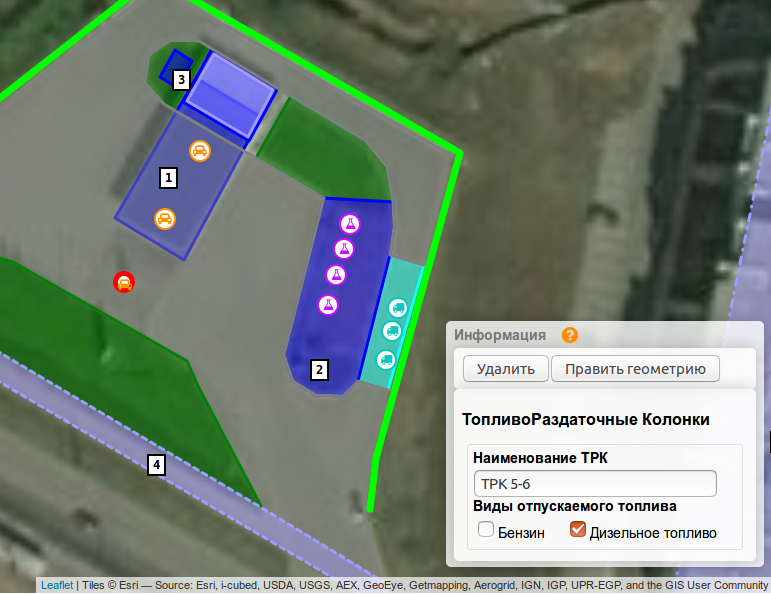

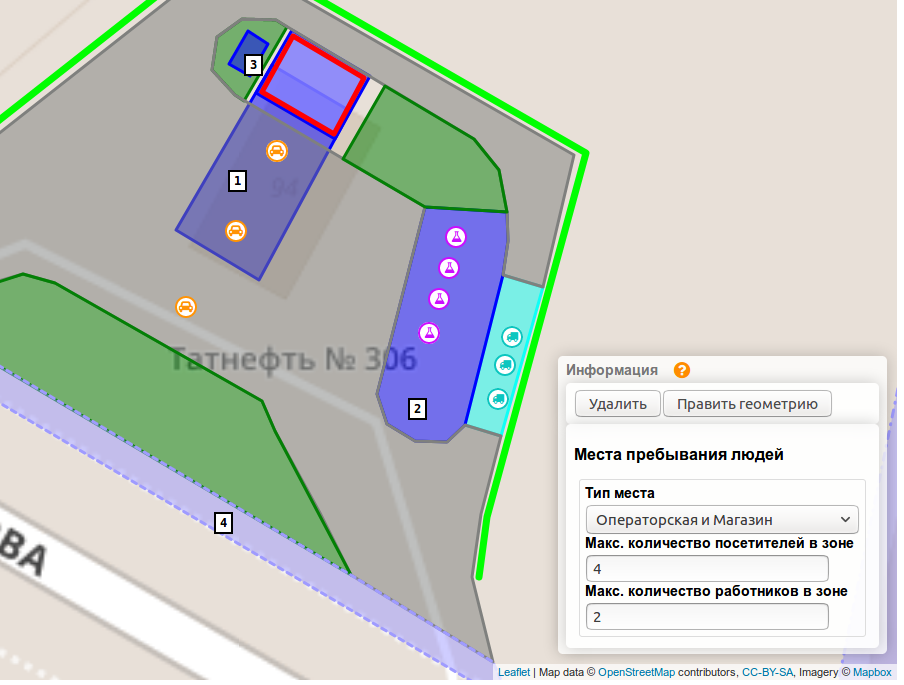

Просмотр атрибутов, ввод и редактирование элементов
При наведении мышкой на любой из введенных элементов окно с его атрибутами появляется в правом нижнем углу карты.
При щелчке же по элементу он становится выделенным красным контуром,
а окно с его атрибутами становится доступным для редактирования.
Если щелкнуть мышкой просто на карте, выделение элелемента снимется
(если все атрибуты соответствуют требованиям, - см. далее).
Перемещение выделенного элемент на карте, а также изменение его геометрии
можно проводить в режиме редактирования, доступного по кнопке "Править геометрию".
Чтобы выйти из режима редактирования геометрии необходимо еще раз нажать на кнопку "Завершить правку".
Удалить выделенный элемент можно с помощью кнопки "Удалить".
Важно! Элемент удалится без дополнительных предупреждений и без возможности восстановления.
Стиль отображения элементов зависит не только от принадлежности определенному слою,
но также и от типа элемента.

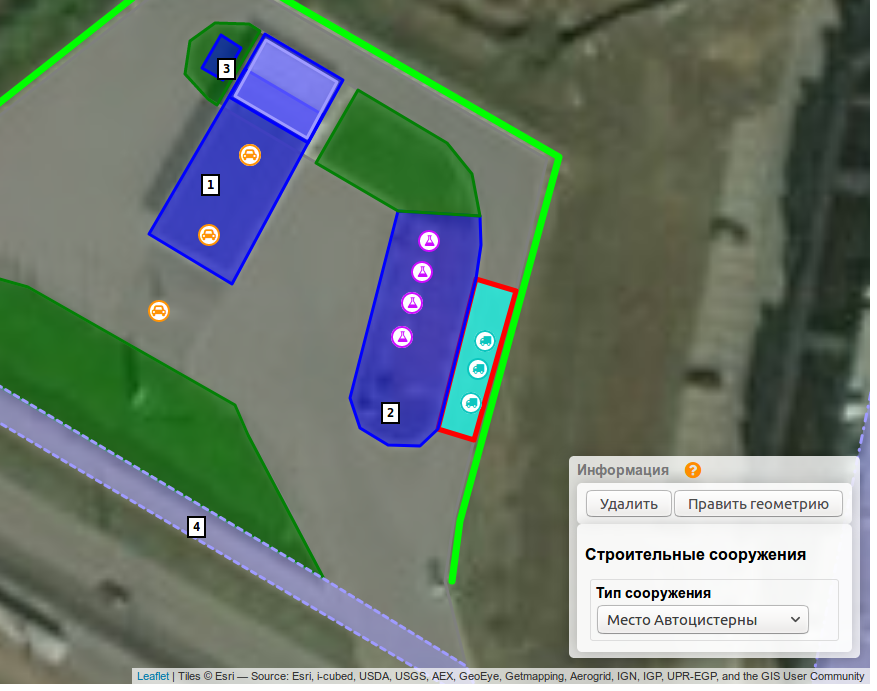

Например, в слое "Строительные Сооружения" элементы таких типов как "Газон",
"Твердое покрытие", "Место Автоцистерны", "Ограждение" отображаются разным цветом и стилем.

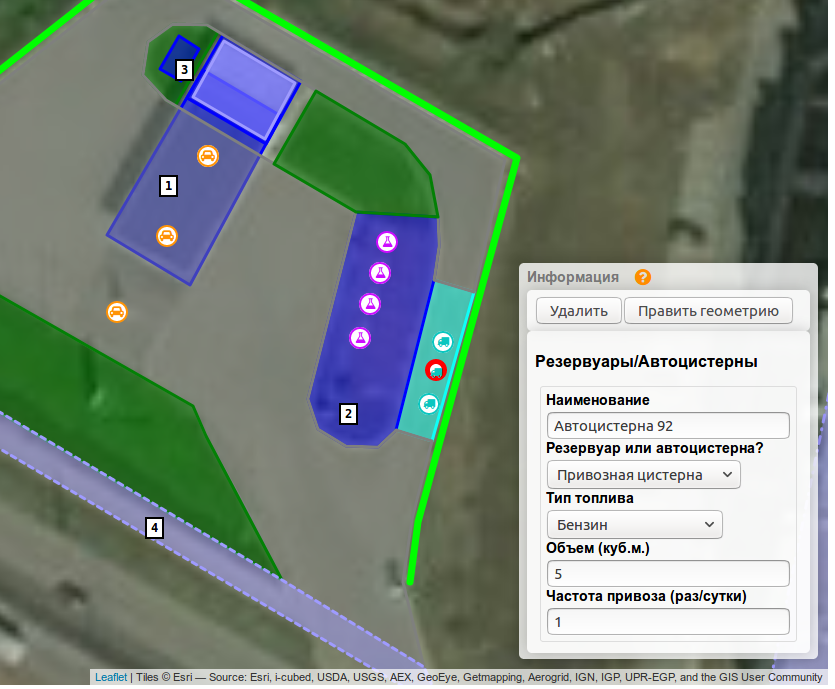

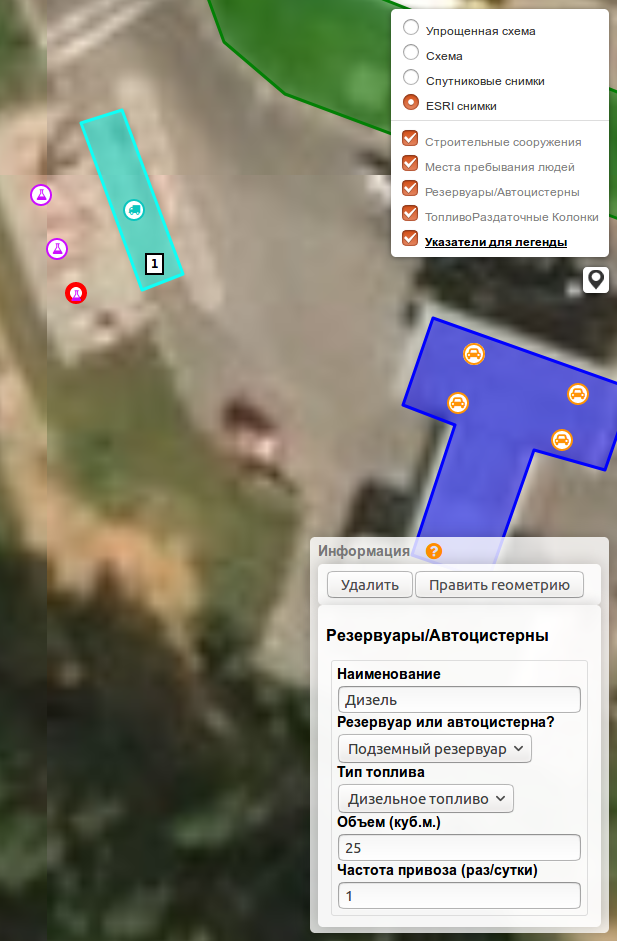

Редактирование геометрии и атрибутов элемента
В приведенном выше примере (на рисунке) стиль отображения элемента сменится
если выбрать "Автоцистерна" в соответствующем поле.
Важно! Некоторые атрибуты элементов не могут оставаться пустыми, или требуют ввода значений в определенных границах.
Например, объем резервуаров и автоцистерн не может быть меньше 1 куб.метра, а частота привоза топлива
не может равняться 0 раз/сутки. Таким образом, окно с атрибутами не закроется до тех пор, пока не будут
введены требуемые значения атрибутов.
Важно! Элементы, входящие в один тематический слой (например, Строительные сооружения),
могут в некоторых случаях накрывать друг друга. Если возникла подобная ситуация, когда один из элементов
целиком закрыл другой и ограничил к нему доступ, тогда просто выделите, а затем снимите выделение у "верхнего"
доступного элемента. После этого он уйдет "вниз" в стопке элементов.
В конце ваша АЗС может выглядеть в редакторе примерно таким образом:
АЗС с полным набором элементов
Для проведения корректных расчетов по прогнозированию риска и ущерба на техногенном объекте,
а также для отображения Ситуационных Планов необходимо ввести все требуемые элементы в тематических слоях
в соответствии с описанием в следующем разделе.
Тематические слои АЗС
Строительные сооружения
В этом слое из доступных атрибутов присутствует только выбор типа элемента.
Среди всех типов элементов тип "Место Автоцистерны" имеет отдельное значение при расчетах риска.
Как правило, место, в которое подъезжает автоцистерна с топливом, оборудовано обвалованием, ограничивающим
разлив топлива при возможной утечке. Таким образом, необходимо проследить, чтобы сооружение такого типа было
обязательно введено (как полигон), так как его наличие и его площадь имеют прямое отношение к правильности расчета риска.
Атрибуты слоя "Строительные сооружения"
Элементы других типов могут иметь произвольную геометрию.
Их положение и стиль отображения на карте важны для наглядности представления Схемы Техногенного Объекта.
Резервуары/Автоцистерны
На АЗС элементы данного слоя являются источниками опасности.
От правильности введенных параметров этих элементов зависит корректность расчетов рисков и ущерба.
Элементы в этом тематическом слое вводятся в виде точечных объектов.
Элемент типа "Резервуары" определяет положение горловины.
Элемент типа "Автоцистерна", как правило, должен находится поверх площади элемента "Место Автоцистерны"
из слоя "Строительные сооружения".
Частота подвоза топлива (раз/сутки), миним. значение - 0.01 раз/сутки
Топливо-Раздаточные Колонки (ТРК)
На АЗС элементы данного слоя являются источниками опасности.
Их наличие, геометрически верное расположение и правильный выбор видов отпускаемого топлива
имеют прямое отношение к корректности расчета рисков и ущерба.
Элементы в этом тематическом слое вводятся в виде точечных объектов.
Положение элемента определяет место ТРК.
Атрибуты слоя "Топливо-Раздаточные Колонки"
Доступные атрибуты:
Наименование ТРК (произвольное, например, ТРК №4)
Виды отпускаемого топлива (бензин, дизель) - хотя бы одни вид топлива должен быть выбран
Места пребывания людей
Элементы в этом тематическом слое вводятся в виде полигональных объектов.
Элемент определяет зону, в которой находятся люди (персонал АЗС и посетители/жители).
Используется для расчетов групповых/коллективных рисков.
При расчетах групповых/коллективных рисков считается, что люди в данной зоне распределены равномерно (плотность одинакова).
Выбор типа элемента слоя "Места пребывания людей" имеет значение для расчетов,
поскольку принимается во внимание отсутствие посетителей в некоторых зонах при определенных авариях
(к примеру, при разгрузке автоцистерны автозаправочная станция, как правило, закрыта для посетителей).
Среди всех доступных типов элементов последние два типа в выпадающем списке - "Открытая зона за пределами АЗС"
и "Здания за пределами АЗС" используются для расчетов коллективных рисков жителей, находящихся/живущих
в непосредственной близости от АЗС, но за ее пределами. Атрибут «количество персонала»
в элементах такого типа не берется в расчеты.
Атрибуты слоя "Места пребывания людей"
Доступные атрибуты:
Тип места пребывания людей (выбор типа элемента из списка)
Максимальное кол-во посетителей/жителей в зоне
Максимальное кол-во персонала АЗС в зоне
Важно! Если не введены такие элементы как - "Зона около ТРК", "Зона у Резервуарного парка",
то число посетителей/персонала при расчетах будет приниматься равным стандартным значениям,
соответствующим регламенту работы АЗС.
Указатели для легенды
Элементы в данном слое используются для дополнительной легенды при отрисовке макетов ситуационных планов.
Доступные атрибуты:
Номер или Символ указателя (один или несколько символов)
Описание указателя (на какой объект указывает)
Ситуационные планы
После наполнения АЗС составляющими элементами вы можете перейти к просмотру Ситуационного Плана и Планов
с расчетным Потенциальным Риском и Зонами Вероятности Поражения Человека.
Перейти к планам можно непосредственно из редактора, нажав "Сохранить и Показать План", или из главного меню.
При переходе на страницу Планов вы имеете возможность переключаться между:
Схемой;
Ситуационным Планом с нанесенными на него зонами потенциального риска;
Ситуационным Планом с нанесенными на него зонами последствий аварий (зоны ущерба для человека);
Редактором техногенного объекта.
Ситуационный План
План с расчетным Потенциальным Риском
План с расчетными Зонами Вероятности Поражения Человека
Для просмотра результатов Пользователю необходимо выбрать автозаправочную станцию или завести новую, результаты которой он хотел бы посмотреть.
Выбор опасного объекта
Пользователю будет предложены 4 варианта действия: Просмотр и редактирование АЗС, просмотр схемы АЗС, просмотр уровней потенциального риска, просмотр зон вероятности поражения человека.
Выбор представления результата
Результаты представлены на трех схемах. На первой схеме представлен ситуационный план автозаправочной станции (рисунок 2.4.1.3), на котором имеются символы, обозначающие направление: север – юг, условные обозначения, подписи к условным знакам, масштабная линейка. Так же на странице имеется навигационная панель, позволяющая Пользователю переходить от одного результата к другому, перейти к инструменту редактирования или вернуться в главное меню. На странице присутствует полноэкранный режим, который способствует более удобной работе с интерактивной картой.
Пример ситуационного плана автозаправочной станции
На второй схеме представлен ситуационный план с нанесенными на него уровнями потенциального риска (рисунок 2.4.1.4). На плане имеются обозначения направлений: север – юг, условные обозначения, масштабная линейка, градиент уровней потенциального риска. Так же на странице имеется навигационная панель, позволяющая пользователю переходить от одного результата к другому, перейти к инструменту редактирования или вернуться в главное меню. На странице присутствует полноэкранный режим, который способствует более удобной работе с интерактивной картой.
Пример отображения на схеме потенциального риска
На третей схеме представлен ситуационный план с зонами поражения человека (рисунок 2.4.1.5). На плане имеются обозначения направлений: север – юг, условные обозначения, масштабная линейка, градиент зон поражения человека. Так же на странице имеется навигационная панель, позволяющая пользователю переходить от одного результата к другому, перейти к инструменту редактирования или вернуться в главное меню. На странице присутствует полноэкранный режим, который способствует более удобной работе с интерактивной картой.
Пример отображения на схеме зон поражения человека
Описание окна представления результатов
При просмотре результатов пользователь видит перед собой созданную им схему автозаправочной станции с нанесенной на него информацией: условные знаки, уровни потенциального риска, зоны поражения человека информация о которых представлена в верхнем левом углу карты.
В верхнем левом углу карты располагается панель навигации, клавиши которой позволяют пользователю перейти: к предыдущему результату, на главную станицу, на страницу просмотра и редактирования АЗС, к следующему результату.
Панель навигации
В нижнем левом углу располагаются масштабная линейка, для удобства отслеживания масштаба карты; панель масштаба карты; кнопка перехода в полноэкранный режим.
Панель масштаба карты
В верхнем правом углу карты расположен список слоев для отображения карты: светлая схема – карта, представленная в черно – белых тонах, схема – привычная схема всем пользователям, спутниковый – спутниковый снимок с нанесенными на него обозначениями, ESRI снимки – карта, представленная в виде спутниковых снимков компании ESRI.
Список слоев карты
Ниже в правом углу расположен указатель север – юг.
Указатель север – юг
В нижнем правом углу расположены условные обозначения.
